Digatron MCFT-BD

Formationssystem für kleine Lithiumzellen

Aufgrund seiner attraktiven Preisgestaltung eignet sich der Digatron MCFT-BD hervorragend für Formationsladungen, Gradierungen und Losprüfungen bei einer großen Stückzahl von Batterien im Strombereich bis 10A und Spannungen von -0,1 bis 6 Volt. Mit einer Packungsdichte von über 500 Leistungsendstufen pro Quadratmeter ist das Gerät extrem platzsparend. Ideal für Produktionsstätten, die nur wenig Platz zur Verfügung haben und dennoch eine hohe Produktionskapazität benötigen.

Maximal skalierbar

Das Gerät ist vollständig modular aufgebaut. Jedes der auswechselbaren Leistungsteile kann mit bis zu 32 Leistungsendstufen bestückt werden.



Für Sie maßgeschneidert

Auf Wunsch liefern wir den Digatron MCFT-BD mit umschaltbaren Strombereichen für 2 A, 1 A, 500 mA und 250 mA.



HÖCHSTE ENERGIEEFFIZIENZ

Die getakteten Endstufen arbeiten hoch effizient und werden über einen gemeinsamen DC-Zwischenkreis versorgt. Durch die bidirektionale Anbindung der Endstufen an den Zwischenkreis rekuperieren sie die Entladeenergie.

TECHNISCHE DATEN

  2 Ampere 5 Ampere 10 Ampere
Spannungsbereich Laden: -0,1 V bis 6 V, Entladen: 0,7 V bis 6 V Laden: -0,1 V bis 6 V, Entladen: 0,7 V bis 6 V Laden: -0,1 V bis 6 V, Entladen: 0,7 V bis 6 V
Strombereich 2 A 5 A 10 A
Genauigkeit U DC < ± 0,025 % fs < ± 0,025 % fs < ± 0,05 % fs
Genauigkeit I DC < ± 0,025 % fs < ± 0,025 % fs < ± 0,05 % fs
Regenerativer Zwischenkreis Ja Ja Ja
Netzrückspeisung Optional Optional ja
Prüfkreise pro Einschub 4 bis 32 4 bis 64 4 bis 64
Max. Prüfkreise pro Schrank 320 384 384

Geeignet für folgende Prüfungen



Gradierung von Sekundärzellen

Erstladung bzw. Formation von Lithiumzellen

Losprüfungen mit bis zu 2 A



Zubehör & Optionen

Erst das passende Zubehör macht aus einem einzelnen Produkt eine perfekt aufeinander abgestimmte Installation. Unser Zubehörportfolio ist vollumfänglich und bietet alles, was Sie für Ihre Komplettlösung benötigen.

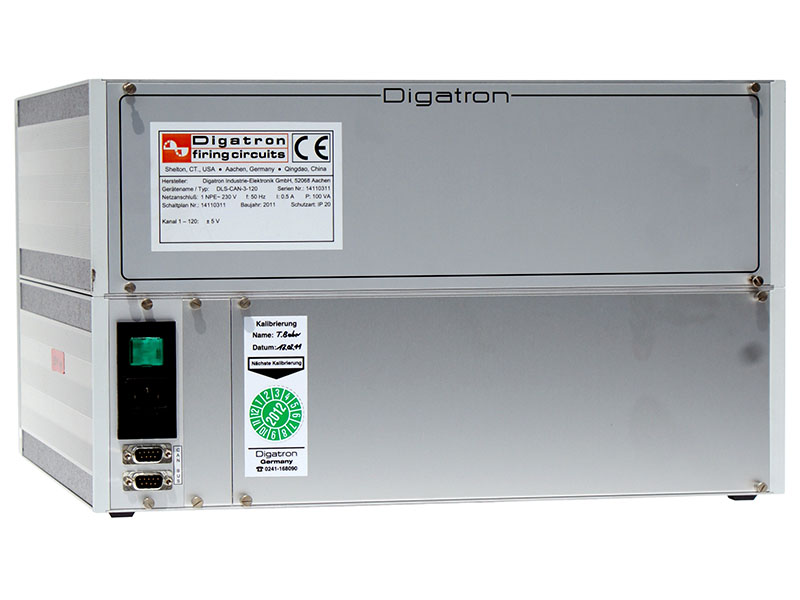

Datenlogger zur Erfassung der Einzellspannungen sowie Batterie- und Tankspannungen während der Prüfzyklen

DLS

Datenlogger zur Messung von zusätzlichen Spannungen und Temperaturen

Temperaturmesser für raue Umgebungen mit weitem Messbereich und 4, 6 oder 16 Kanälen

DLT

Temperaturlogger für raue Umgebungen mit weitem Messbereich und 4, 8 oder 16 Kanälen

Digatrons Software zur Steuerung und Verwaltung von batteriebezogenen Tests

Battery Manager

Digatrons Software zur Steuerung und Verwaltung von batteriebezogenen Tests
