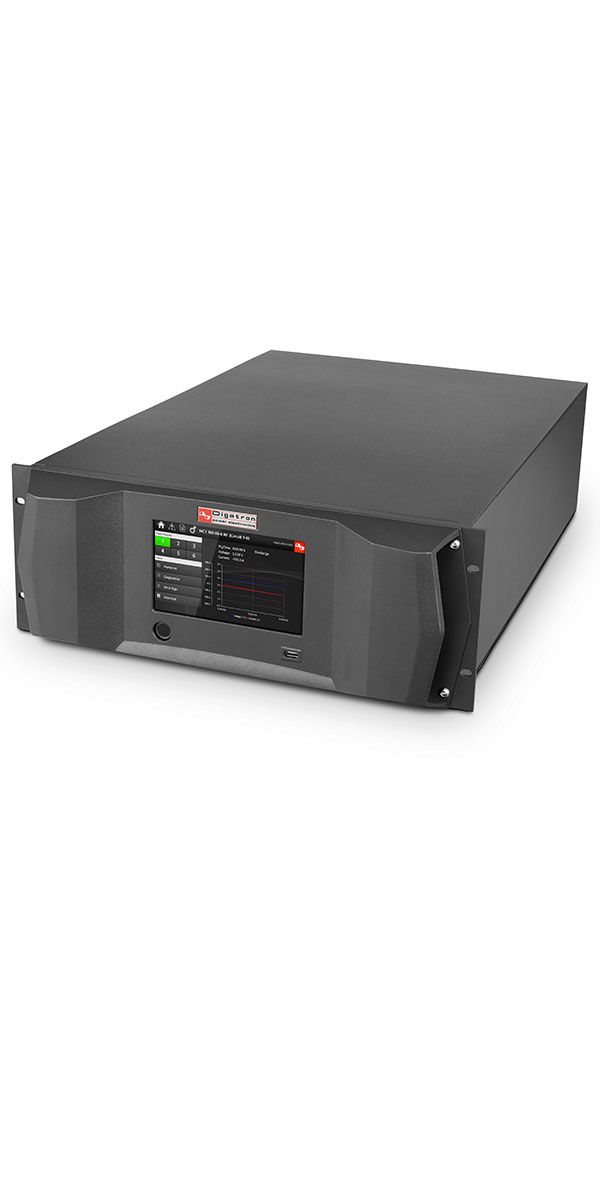

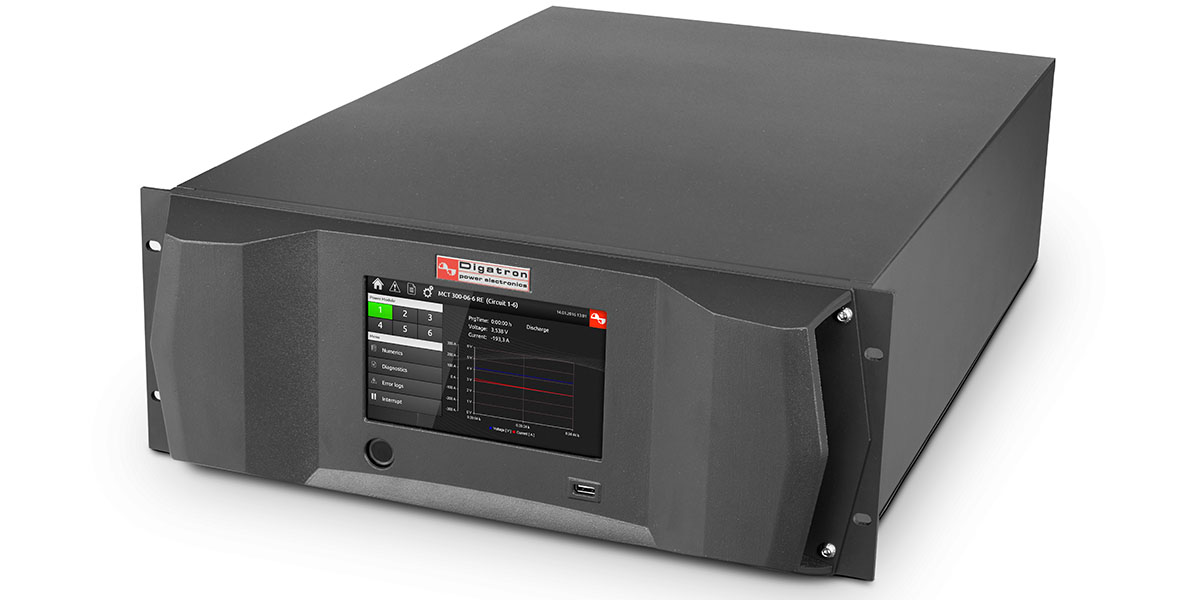

Digatron MCT-RE

Energieeffizienter und platzsparender Einzelzellentester für Hochstromtests von 100 bis 200 Ampere oder mehr

Mit diesem Zyklisierer führen Sie mühelos Hochstromtests an Batteriezellen im Strombereich von 100 bis 200 Ampere durch. Über Parallelschaltung sind auch höhere Ströme bis 1.200 Ampere möglich. Dank regenerativer Stromversorgung sind die Tests höchst energie- und kosteneffizient, denn ein Großteil der genutzten Energie wird durch die Zwischenkreise wieder verfügbar oder ins Netz rückgespeist. Außerdem verfügt der Hochstromzelltester über eine hohe Packungsdichte und ist extrem platzsparend. Ideal für Labore, die automatisierte Testläufe an Einzelzellen im Hochstrombereich durchführen. Zusätzlich sparen Sie auch Kosten für die Klimatisierung Ihres Labors.

Höchste Sicherheit

Das Gerät verfügt nicht nur über eine galvanische Trennung zum Netz, sondern auch untereinander sind die Kanäle sicher voneinander getrennt.

Präzise Testergebnisse

Die RE-Serie bietet zwei wählbare Strom-Bereiche. Dank hochmoderner, perfekt aufeinander abgestimmter Hard- und Software erzielen Sie sehr präzise Messergebnisse.

Parallelschaltung von Kanälen

Mehrere Leistungsausgänge können einfach und flexibel parallelgeschaltet werden, um den Strom entsprechend zu erhöhen.

Maximal skalierbar

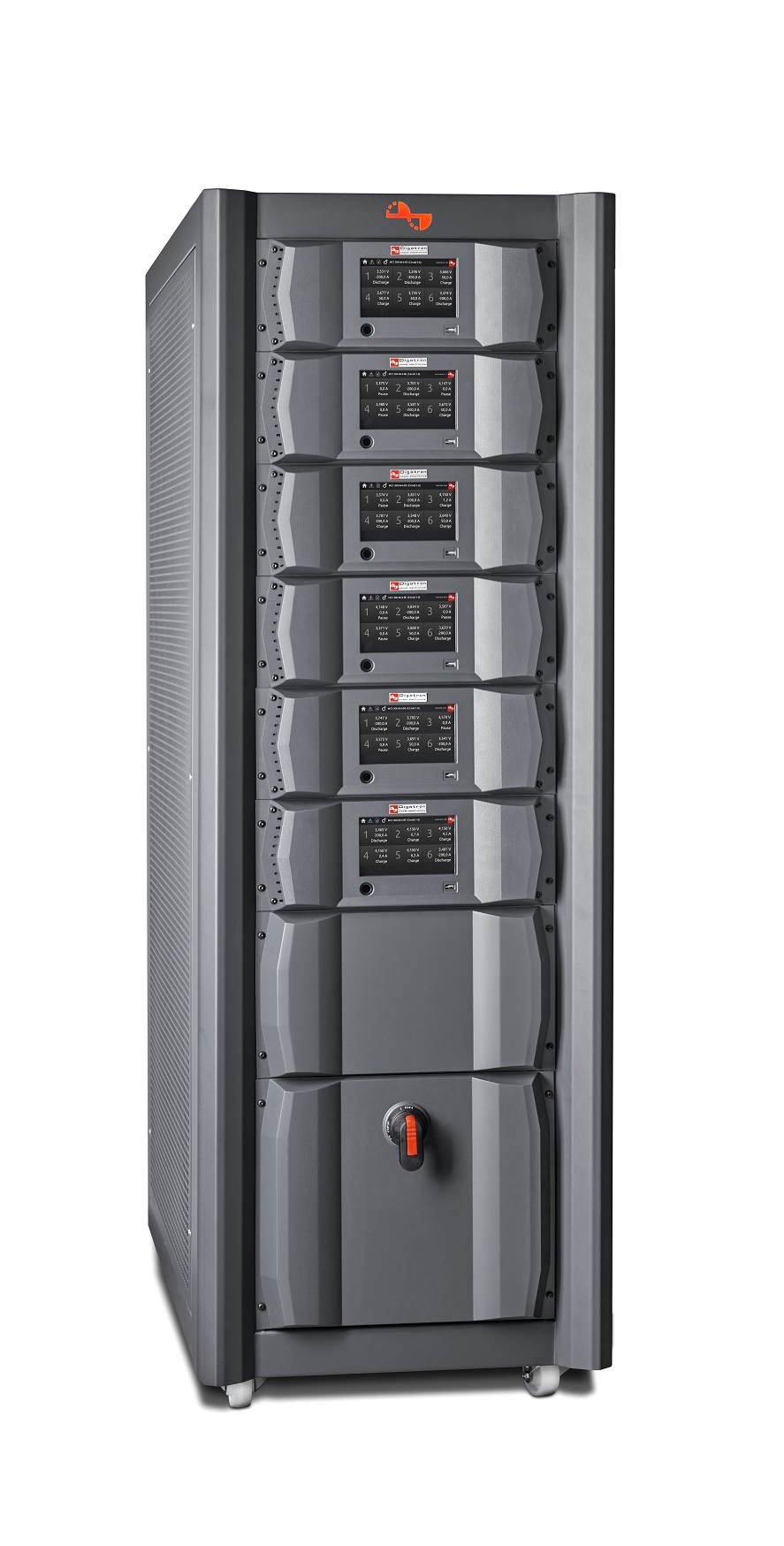

Von wenigen Kanälen mit nur einem Einschub bis zu mehreren Dutzenden lässt sich das Gerät optimal skalieren und wächst quasi mit.

Hohe Energieeffizienz

Alle Leistungsteile verfügen über regenerative Zwischenkreise und bidirektionale Netzteile mit Digatrons exklusiver B.E.S.T. Technologie (siehe untenstehendes Datenblatt).

TECHNISCHE DATEN

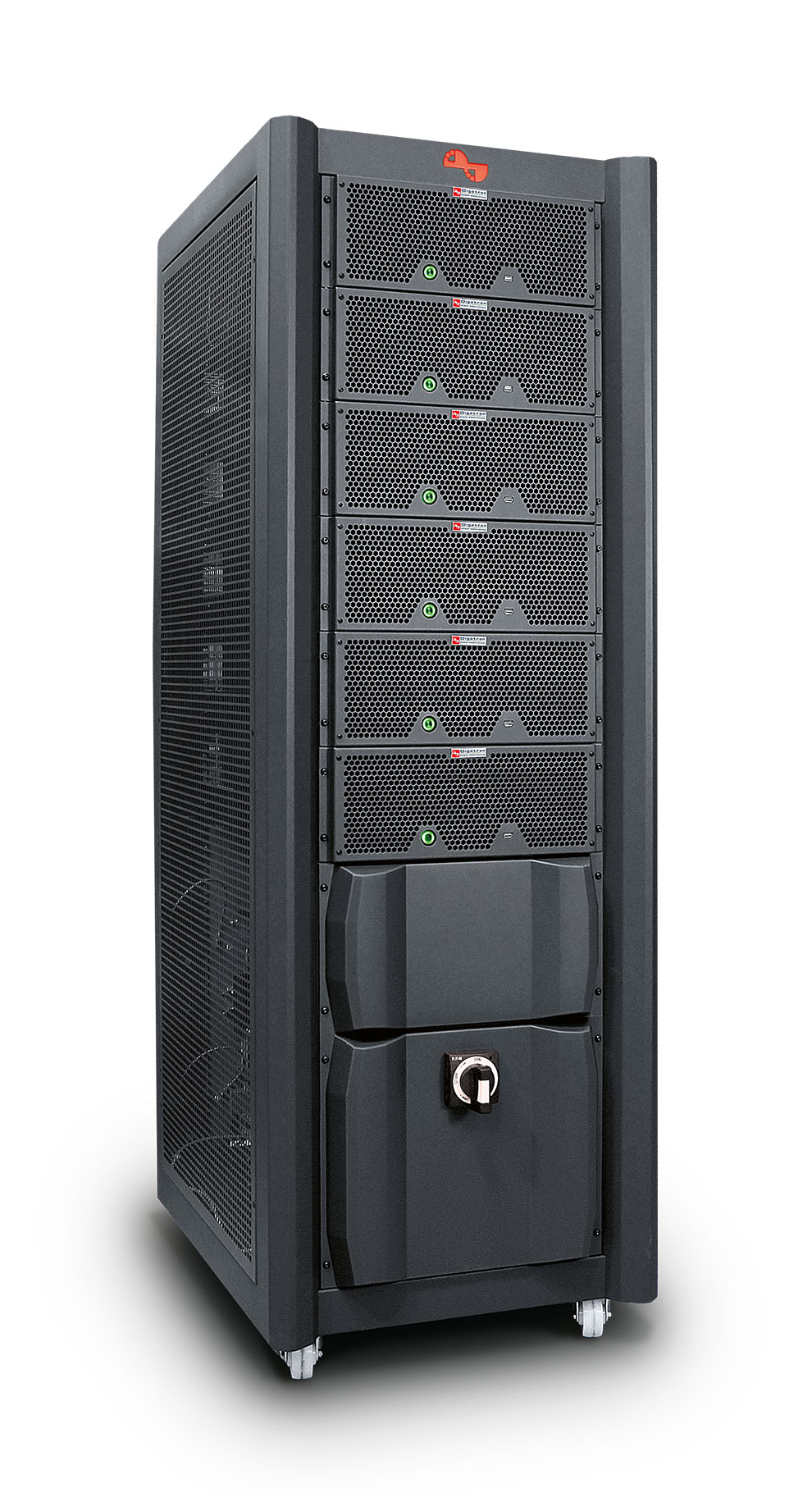

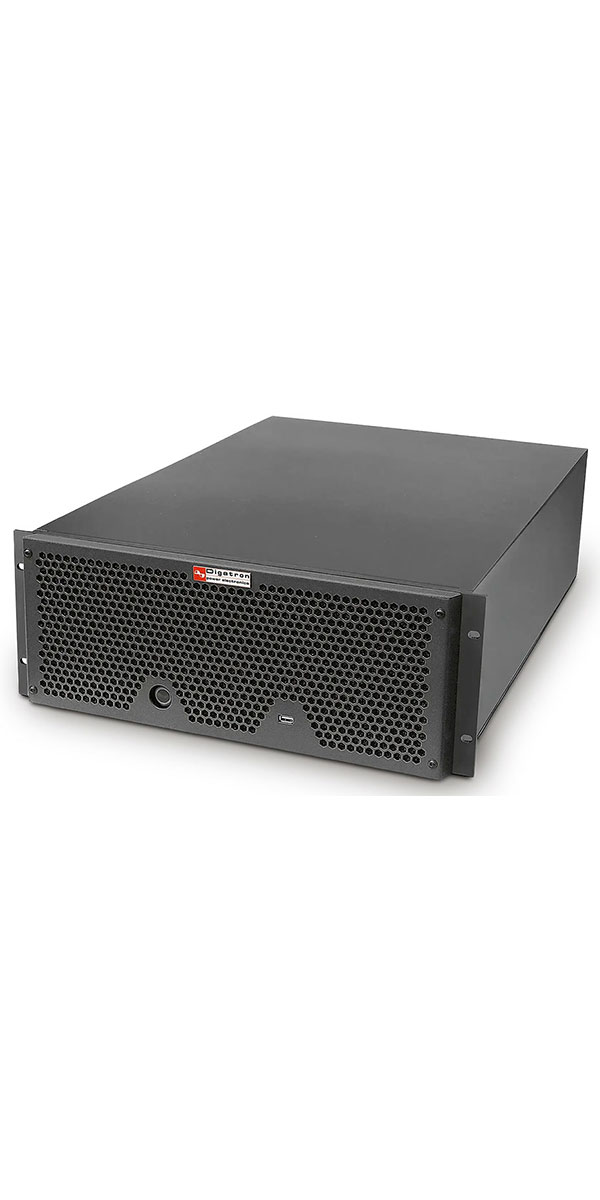

	MCT-RE	MCT-RE II	MCT-ME	MCT-HD
Spannungsbereich	-6 V bis 6 V	-6 V bis 6 V	0 V bis 6 V*	Laden: -0,1 V bis 6 V, Entladen: 0,7 V bis 6 V
Strombereich des Kanals	100 A / 200 A bis zu 1.200 A mit Parallelschaltung	300 A bis zu 1.800 A mit Parallelschaltung	50 bis 150 A*	2 A / 5 A / 10 A bis zu 40 A mit Parallelschaltung
Parallelschaltfähig	Ja	Ja	Ja	Ja
Genauigkeit U DC	< ± 0,05 % FS	< ± 0,02 % FS	< ± 0,1 % FS	2 A / 5 A: < ± 0,025 % FS 10 A: < ± 0,05 % FS
Genauigkeit I DC	100 A: < ± 0,1 % FS 200 A: < ± 0,08 % FS	< ± 0,02 % FS	< ± 0,1 % FS	2 A / 5 A: < ± 0,025 % FS 10 A: < ± 0,05 % FS
Regenerativer Zwischenkreis	Ja	Ja	Nein	Ja
Netzrückspeisung	Ja	Ja	Nein	Ja
Kanäle pro Einschub	1 bis 6	1 bis 6	n/a	4 bis 64
max. Kanäle pro Schrank	48	48	24 bei 50 Ampere	384
Skalierbar	Ja	Ja	Ja	Ja
	Produktblatt	MCT-RE II	MCT‑ME	MCT-HD

* abweichende Werte auf Anfrage

Geeignet für folgende Prüfungen

Kapazität

Hochstromentladung

Zyklische Tests zur Bestimmung von Alterung

Ladeakzeptanz

Wirkungsgrad und Innenwiderstand

& viele weitere Kunden spezifische Prüfungen

Zubehör & Optionen

Erst das passende Zubehör macht aus einem einzelnen Produkt eine perfekt aufeinander abgestimmte Installation. Unser Zubehörportfolio ist vollumfänglich und bietet alles, was Sie für Ihre Komplettlösung benötigen.
